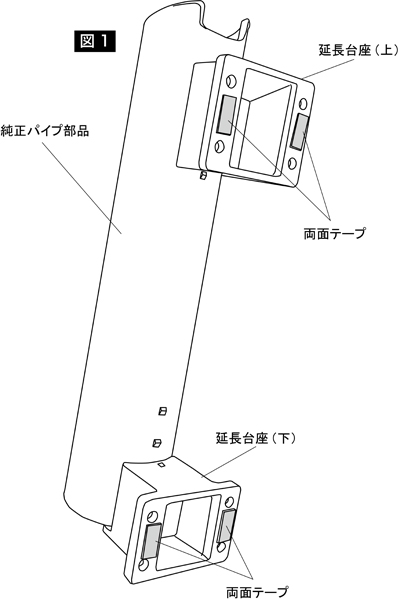

1、純正パイプ部品に本品、延長台座（上下）を取付けて下さい。

CPキーパー純正パイプ部品から純正台座を取り外して、
本品、延長台座（上下）を取り付けて下さい。

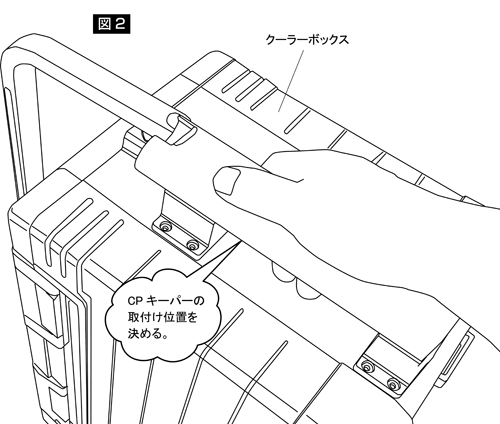

2、CPキーパーの取り付け位置を確認。

設置したい面の汚れ、水気等をきれいに取り除いて下さい。

CPキーパーをクーラーボックスに当てて設置場所を検討して下さい。クーラーボックスの動作に支障等が無いか確認して取り付け位置を決めて下さい。

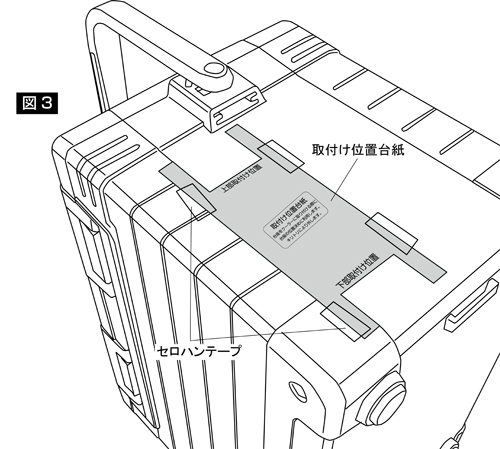

3、取付け位置台紙を設置場所に取り付けて下さい。

予め設置場所を決めていた設置場所に取付け位置台紙をセロハンテープで取り付けて下さい。
その際、曲がり等が無いか確認して取り付けて下さい。


図の様に取り付け位置台紙を取り付けて下さい。



CPキーパー取付け位置台紙、下台座ピッタリの台紙作成しました。ご利用下さい。

上記リンクボタンを押してpdfファイルをブラウザーでプリントアウトして下さい。

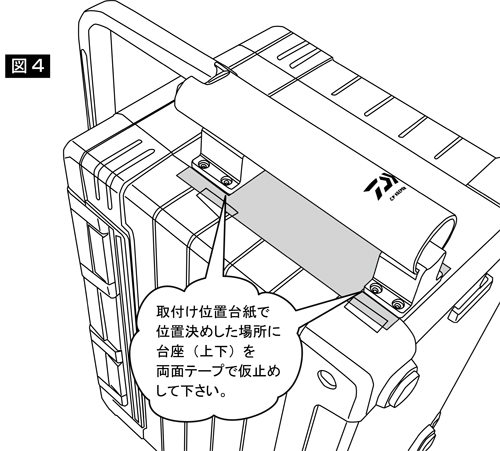

4、両面テープで仮止めして下さい。

取付け位置、曲がり等を再確認したのち、両面テープで仮止めして下さい。

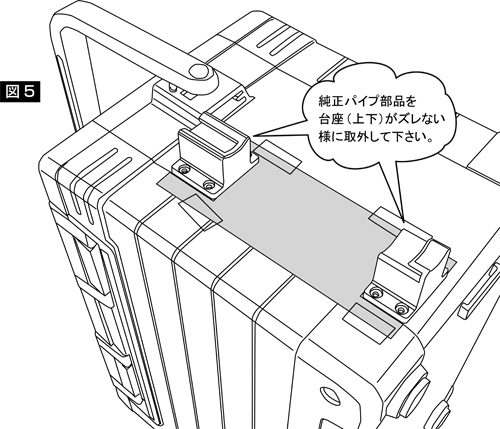

5、純正パイプ部品をズレない様に外して下さい。

両面テープは仮止め用となります。構造上強力に接着できませんので慎重に純正パイプ部品を台座からズレない様に外して下さい。

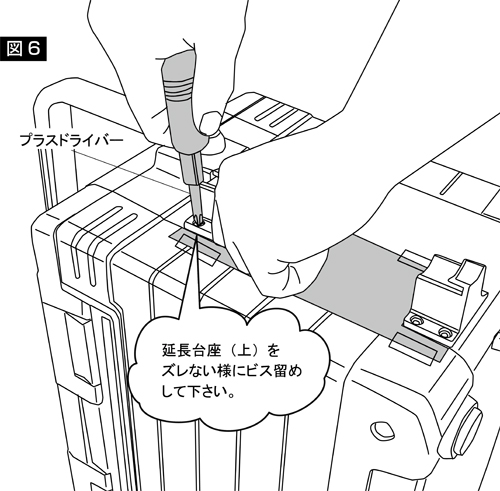

6、延長台座（上）をビス留めして下さい。

ビス留めの際は、延長台座をしっかりと抑えてズレない様に取り付けてください。

※クーラーにビス留めするには、上からドライバーを強く押さないとビスが入りません。よく見て作業しないと台座が少しズレる場合があります。少々のズレは筒部品を取り付けるのに問題ないですが、見た目、意外にズレが気になります。ご注意ください。

※ビス留めする前に細いドリル（1.5mmぐらい）でガイド穴を開けると作業がしやすくなります。

※ドリル穴開け加工する場合は、クーラーボックス内側に貫通しない様に作業して下さい。貫通するとクーラーボックスの性能が劣化する恐れがあります。

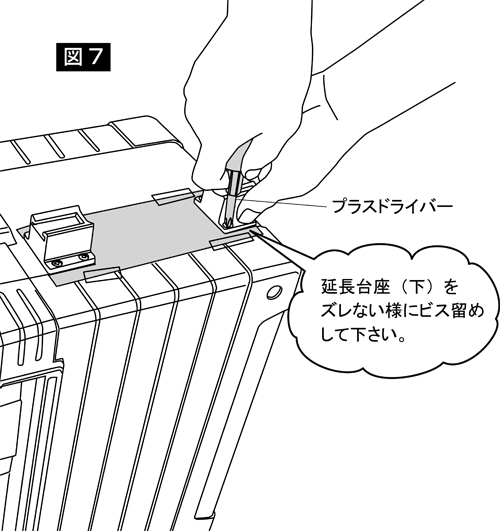

7、延長台座（下）をビス留めして下さい。

同様に延長台座（下）をビス留めして下さい。

※ビスは、CPキーパー付属のビスを使用してください。

※ビス留めの締め付けはきつく締め付けないでください。ドライバーが少し留まる所で止めてください。そのままドライバーを回すとネジが利かなくなります。空回りしない様にしてください。

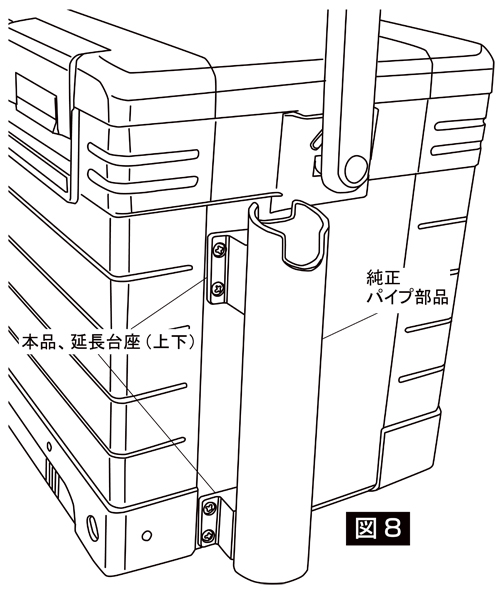

8、純正パイプ部品を取り付ける。

本品、延長台座を取り付けた後、純正パイプ部品を取り付けてください。

※CPキーパーの使用要領は、純正の取扱説明書をご確認ください。
